适用范围
机床主要适用于乘用车、商用车、工程机械、减速机等行业的大批量滚齿加工,加工精度可达GB/T10095.1-2008标准6级(实际加工精度以与用户双方签订的技术协议为准)。
机床主要性能、特点:
● 机床为六轴/七轴四联动高速干切滚齿机,绿色、环保、高效;
● 采用立柱水平移动完成径向进给运动的立式布局,实现高效滚齿加工;
● 配置全密封护罩、快速排屑内防护、干式冷却系统,机床热稳定性好,加工尺寸稳定;
● 刀具及工件主轴采用直驱传动,传动链短、传动精度高;采用高刚性滚动轴承支承,实现中等模数齿轮的高速高刚性大负荷干式切削;
● 可选配单机上下料机构、自动传输料仓,满足自动化、柔性化生产需求;
● 可配置倒棱、去毛刺机构,实现多工序的功能复合;
● 可配置Siemens 或FANUC 系统;
主要技术参数:
主要技术规格 | 参数规格 | |||

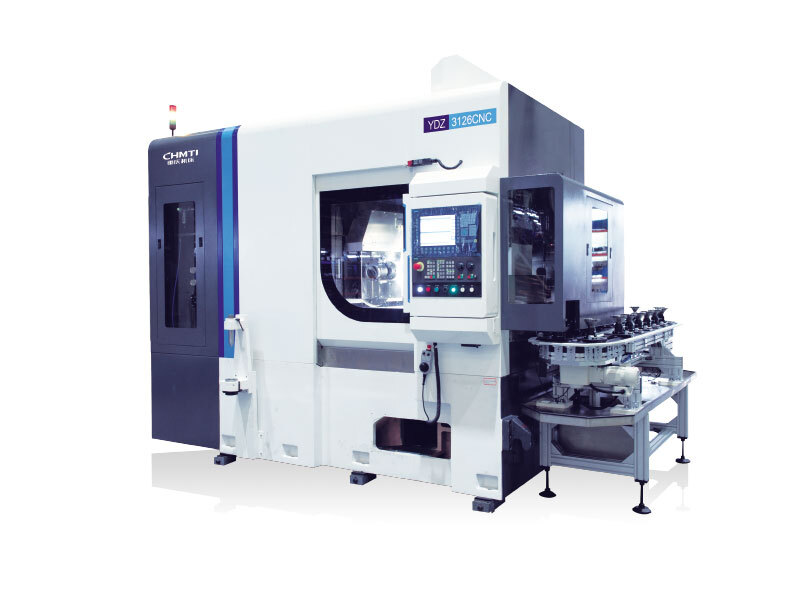

YDZ3126CNC-CDR | ||||
最大工件直径 | mm | 260 | ||
最大工件模数 | mm | 6 | ||
刀架最大回转角 | 度 | ±45° | ||
滚刀主轴最高转速 | r/min | 2500 | ||
工作台最高转速 | r/min | 250 | ||
最大装刀尺寸(直径×长度) | mm | Φ130×230 | ||
滚刀最大轴向移动量 | mm | 200 | ||
滚刀中心与工作台回转中心距离 | mm | 30~220 | ||
滚刀中心至工作台面距离 | mm | 135~485 |
