适用范围
适用于商用车、船舶、风电、工程机械行业等的大模数、少齿数的齿轮高效加工。机床加工精度可达GB/T10095.1-2008标准6级(实际加工精度以与用户双方签订的技术协议为准)。
机床主要性能和特点:

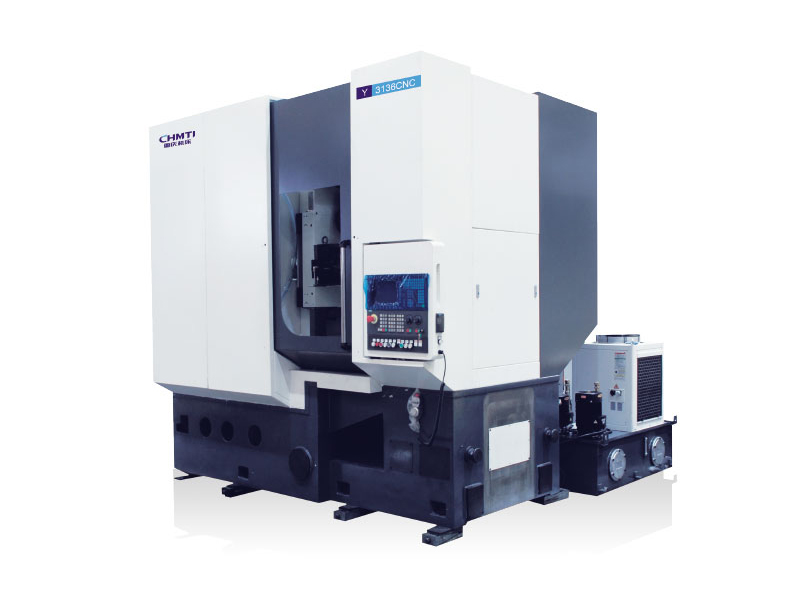

● 机床为六轴四联动数控滚齿机,具有高刚性、高效率、高精度特点。
● 机床采用在大立柱下方的Y轴布局,同时Y轴导轨斜面布置,既增加了刀架的刚性,又可利用机床自身重力抵消部分切削反作用力,使机床刚性和稳定性进一步得到提升。
● YD3136CNC工件主轴采用内装力矩电机,确保传动系统的刚性及精度。
● 机床具有全封闭的外部防护罩和内部防护罩,具有完善、可靠的切屑及油雾快速收集、排除系统。
● 机床配置Siemens/Fanuc系统。
机床主要技术、规格参数:
主要技术规格 | 参数规格 | ||||
Y3136CNC | YD3136CNC | ||||
最大工件直径 | mm | 360 | 360 | ||
最大工件模数 | mm | 16 | 16 | ||
刀架最大回转角 | 度 | ±45° | ±45° | ||
滚刀主轴最高转速 | r/min | 400 | 400 | ||
工作台最高转速 | r/min | 60 | 60 | ||
最大装刀尺寸(直径×长度) | mm | Φ220×230 | Φ220×230 | ||
滚刀最大轴向移动量 | mm | 200 | 200 | ||
滚刀中心与工作台回转中心距离 | mm | 70-320 | 70-320 | ||
滚刀中心至工作台面距离 | mm | 150-590 | 150-590 |
