适用范围

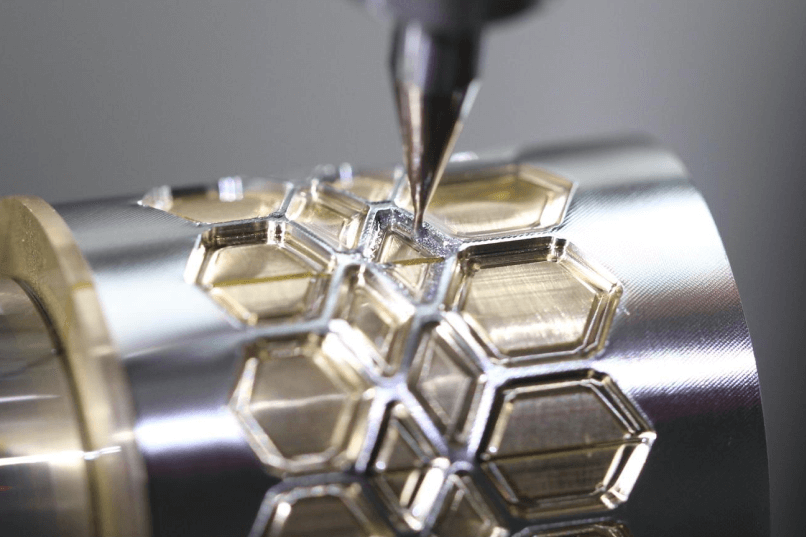

适用于医疗、钟表、首饰等行业小产品精密加工及微小孔钻孔加工的精雕五轴高速加工中心。
主机重量1.65吨 ,占地面积2.25㎡,可实现上楼加工,空间利用率高。
技术参数
X/Y/Z 行程: | 235mm/210mm/175mm |
A/C轴回转角度: | —15°~125°/360° |
工作台尺寸: | Ф110mm |
MAX工作负重: | 10kg |
主轴类型 | 高速精密电主轴 JD105E-32-HE32/F |
高速精密电主轴 JD105S-28-HE32/F |
精密加工专用电主轴 JD105E-36-ISO20/F |
主轴参数 | 32000rpm/HSK-E32 | 28000rpm /HSK-E32 | 36000rpm/ISO20 |
刀库信息 | 链式刀库1(21把刀) | 链式刀库2(21把刀) |
设备亮点
高空间利用率
机床结构小巧紧凑,主机重量仅1.65吨,可上楼加工;
占地面积仅为2.25㎡,有效提高生产场地的空间利用率。
稳定的加工品质
具有"0.1μm进给,1μm切削,nm级表面粗糙度"加工能力;

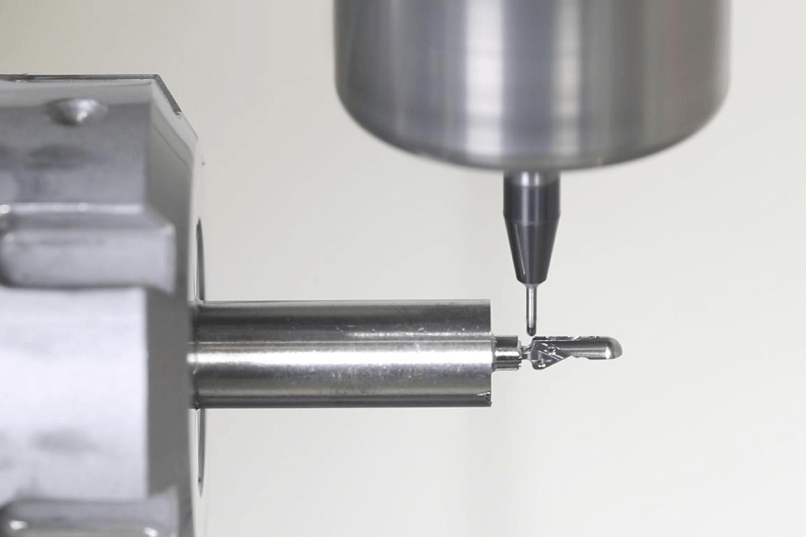

可配精密加工专用电主轴,转速可达36000rpm,可使用D0.05mm的钻头进行五轴的微孔钻削加工;
配备21位直取型链式刀库,满足各类小尺寸零件加工用刀需求;
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件状态。

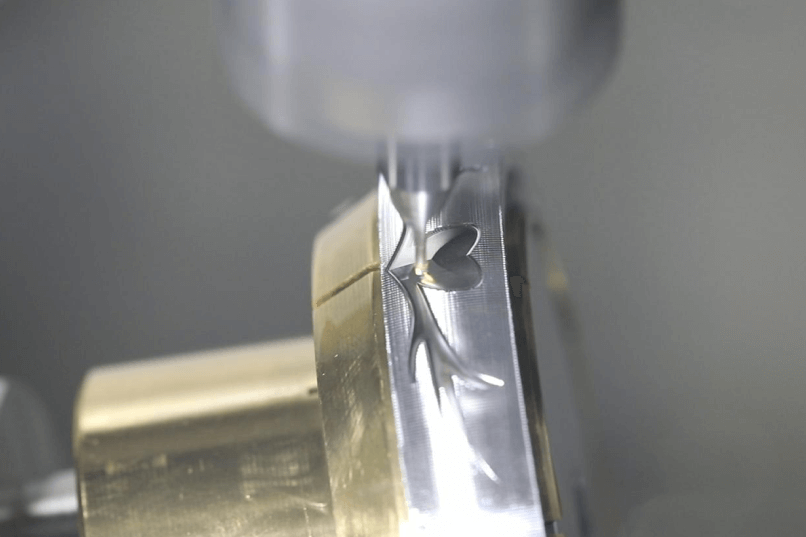

具备贵金属零件加工优势
机床三轴均采用防护等级较高的结构设计,有效防止废屑进入机床内部;
机内加工区域使用不锈钢防护钣金,转台底部采用大斜面设计,方便废屑清理;
可配机内冲水装置,方便贵重金属碎屑的冲刷清理;
可在床身出液口位置安装回收过滤袋,提高贵重金属碎屑回收率。
