适用范围

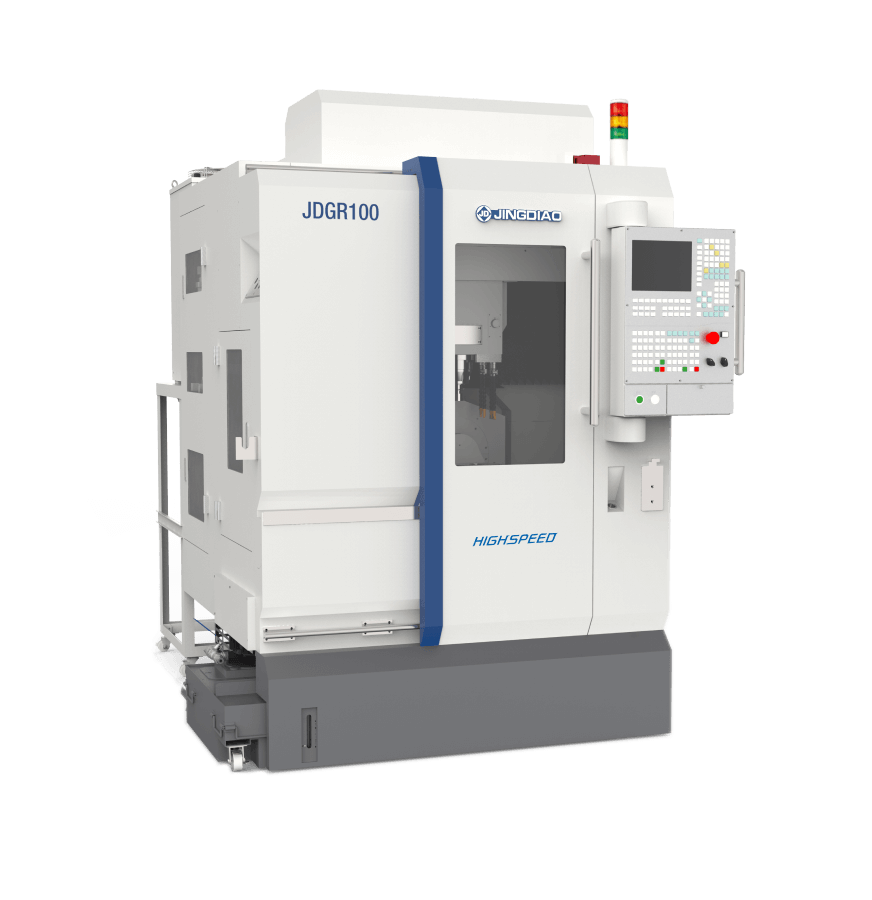

适用于电子、医疗、光学等行业精密模具零件加工及金属、非金属材料小孔钻孔加工的精密型精雕五轴高速加工中心
主机重量2.7吨,可实现上楼加工,占地面积3.7㎡,空间利用率高。
技术参数
X/Y/Z 行程: | 400/200/200mm |
B/C轴回转角度: | ±120°/360° |
工作台尺寸: | Ф160mm |
MAX工作负重: | 15kg |
主轴类型 | 高速精密电主轴 JD105E-32-HE32/F |
精密加工专用电主轴 JD135E-32-HE32/F |
高速精密电主轴 JD135S-24-BT30/FA |
主轴参数 | 32,000rpm/HSK-E32 | 32,000rpm/HSK-E32 | 24,000rpm/BT30 |
刀库信息 | 伞式刀库1 (16把刀) | 伞式刀库2 (16把刀) | 伞式刀库3 (14把刀) |
设备亮点
高空间利用率
主机重量仅2.8吨,可上楼加工;
采用侧置式刀库,电控柜后移等结构设计,机床占地面积仅为3.8㎡,空间利用率高。
出色的加工性能
具有"0.1μm进给,1μm切削 ,nm级表面效果"的加工能力;
可配备精雕高速精密电主轴以及精雕精密加工专用电主轴,转速达可达36,000rpm,满足精密加工需求;

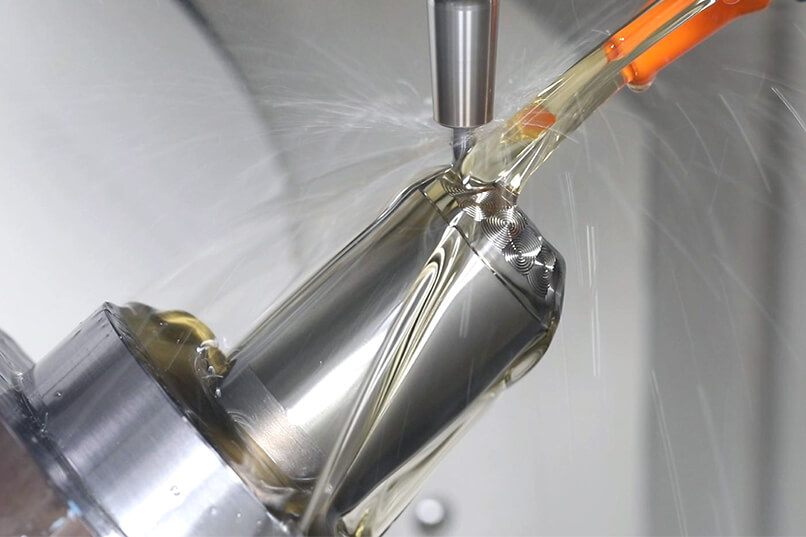

可配中空通水主轴,使用内冷刀具进行深孔、深型腔加工。
稳定的加工品质
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件状态;
可配精雕微雾润滑系统,不仅能对小刀具进行充分的冷却和润滑。

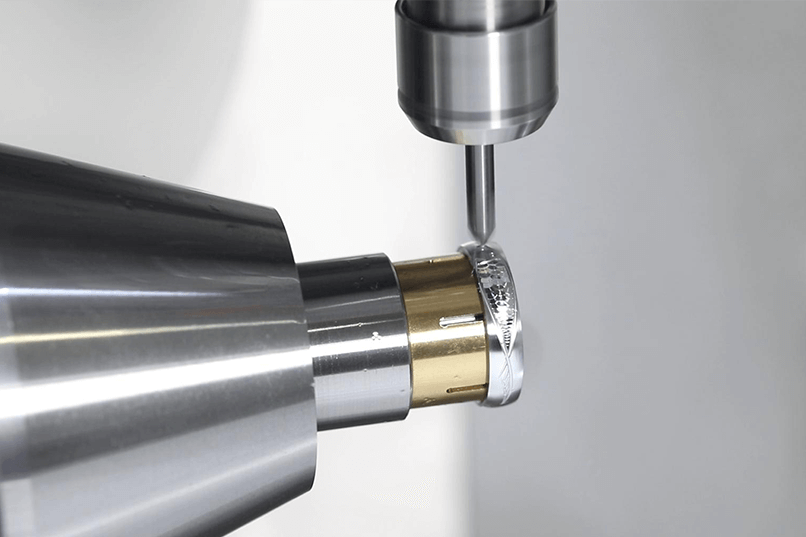

贵金属零件加工
机床三轴均采用防护等级较高的结构设计,有效防止废屑进入机床内部;
机内加工区域使用不锈钢防护钣金,转台底部采用大斜面设计,方便废屑清理;
采用抽屉式收集盒,方便贵重金属碎屑的回收;
可配机内冲水装置,方便贵重金属碎屑的冲刷清理;
可在床身出液口位置安装回收过滤袋,提高贵重金属碎屑回收率。
