适用范围

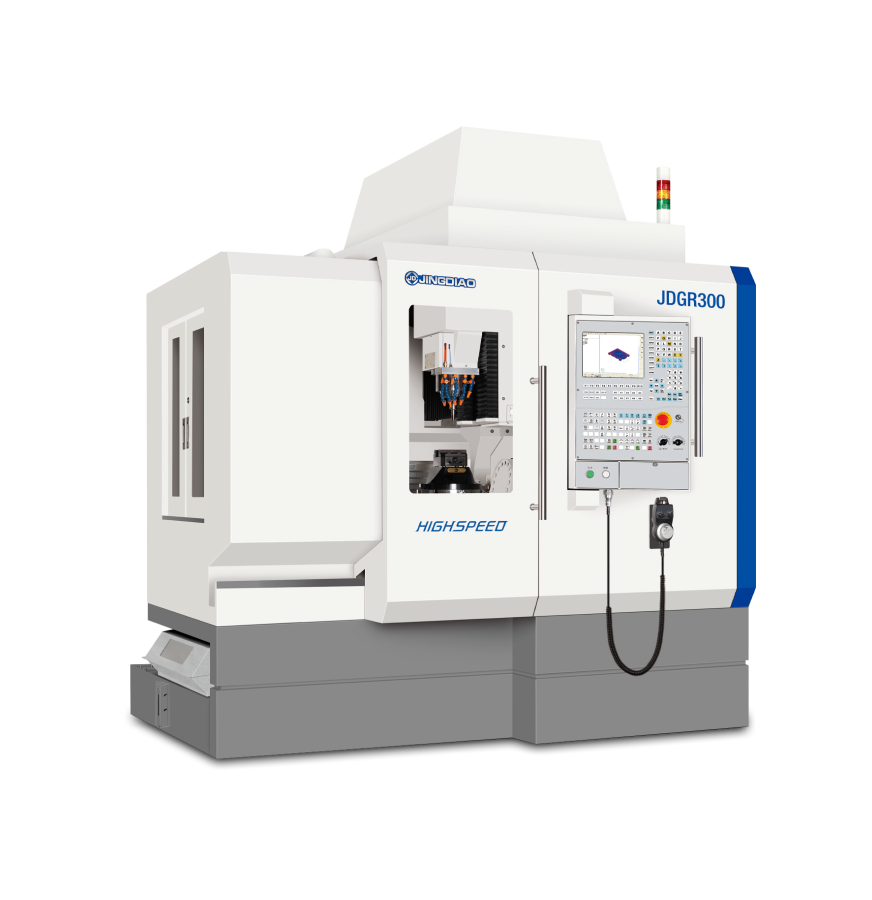

适用于复杂形态金属硬料(HRC>50)钻、铣、磨精密加工及对表面质量要求较高的精密模具零件加工的精密型精雕五轴高速加工中心
标配扭矩达21.5Nm的精雕高速精密电主轴,满足大范围用刀需求。
技术参数
X/Y/Z 行程: | 390/510/300 mm |
A/C轴回转角度 | —110°~90°/ 360° |
工作台尺寸: | Ф300mm |
MAX工作负重: | 100kg |
主轴类型 | 高速精密电主轴 JD105E-32-HE32/F |
高速精密电主轴 JD135S-24-BT30/FA |
主轴参数 | 32,000rpm/HSK-E32 | 24,000rpm/BT30 |
刀库信息 | 伞式刀库(24把刀) | 链式刀库1(37把刀) |
主轴类型 | 高速精密电主轴 JD150S-20-HA50/C |
中空通水主轴 JD150SC-20-HA50/A |
主轴参数 | 20,000rpm/HSK-A50 | |
刀库信息 | 链式刀库2(37把刀) |
设备亮点
适用于多个加工领域
——精密加工、精密模具加工、精密磨削加工

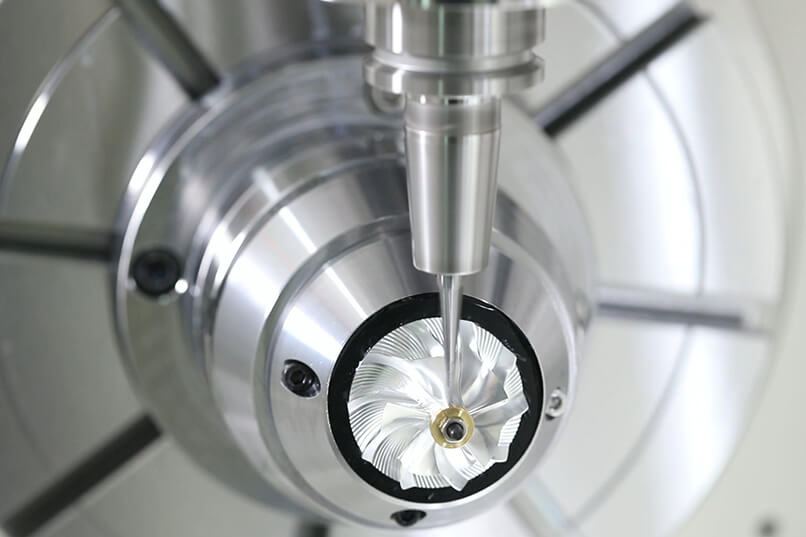

稳定实现"0.1μm进给,1μm切削,nm级表面粗糙度"加工;
标配精雕高速精密电主轴,扭矩达21.5Nm,可满足精密模具加工时大范围的用刀需求。如,使用大直径面铣刀进行模具大面精加工;
可配精雕精密加工专用电主轴,实现精密加工曲面镜面效果;
可配精雕中空通水主轴,适用于深孔、深型腔加工。
适用于多个加工领域
——金属零件批量加工

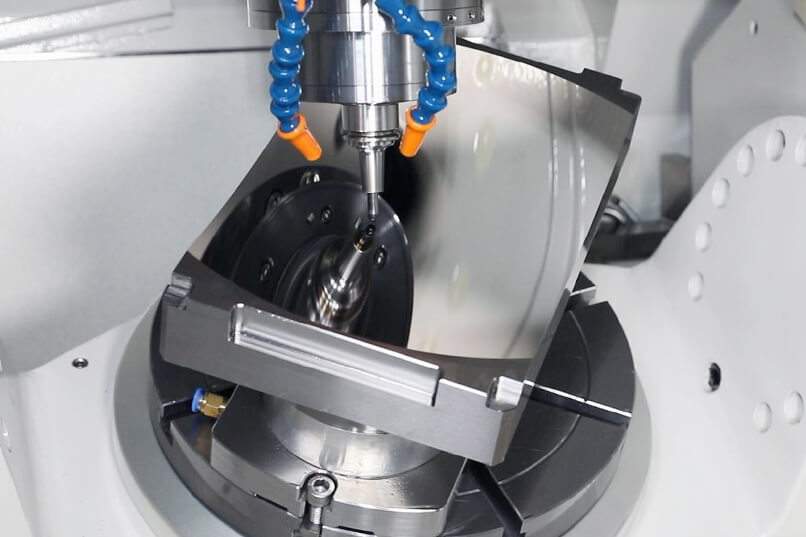

标配精雕高速精密电主轴,可进行铣、磨、钻、镗、攻等复合加工;
使用精雕高速精密电主轴进行侧铣、摆线加工,保证加工效率;
可加装机内喷淋系统,配合机内螺杆式排屑器,快速排出机内切屑;
可配机外刮板式排屑器,将大量切屑收集至集屑小车,延长零件批量加工切屑清理周期。
稳定的加工品质
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件的状态。
