适用范围

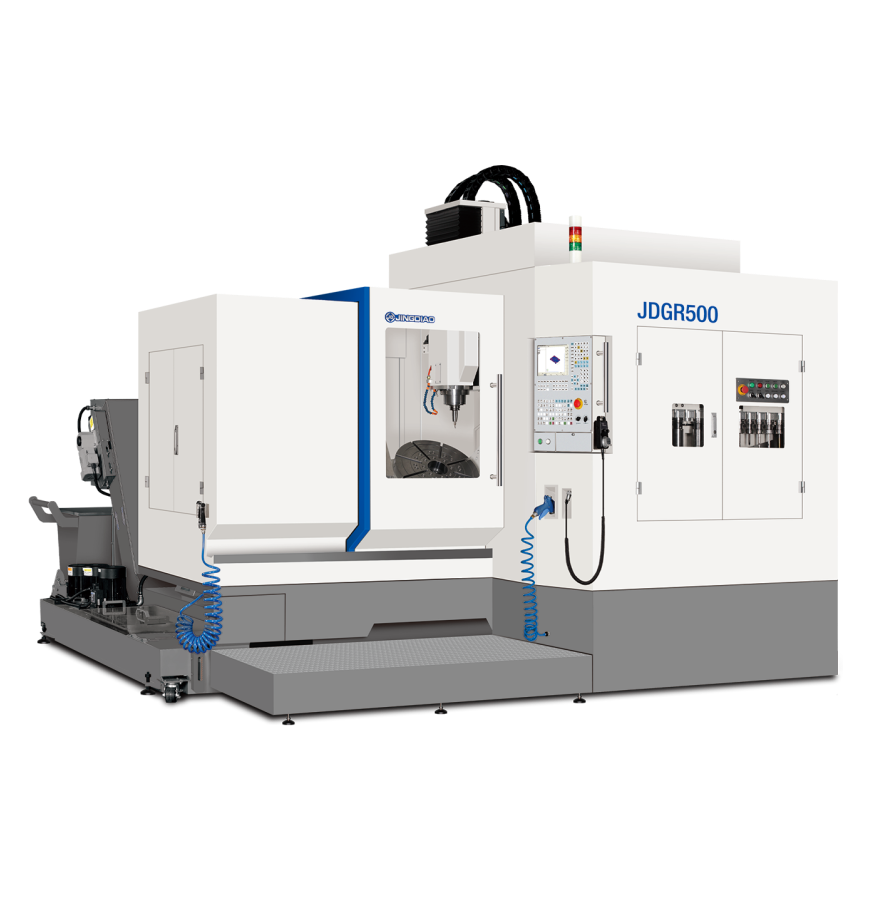

适用于复杂形态金属硬料(HRC>50)钻铣磨精密加工的精密型精雕五轴高速加工中心
稳定实现5~15μm加工精度;

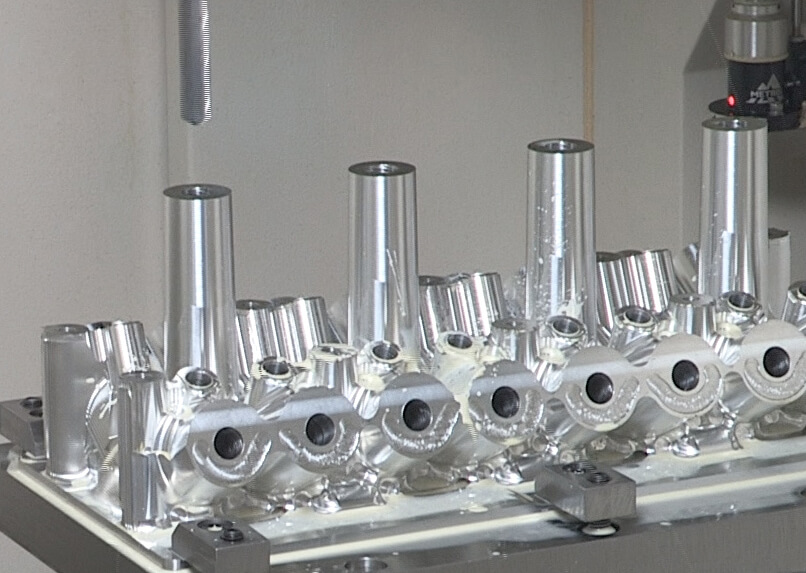

即可满足零件大切削量加工需求,也可胜任精细特征的微铣削加工。
技术参数
X/Y/Z 行程: | 550/720/450mm |
A/C轴回转角度 | —115°~ +90°/360° |
工作台尺寸: | Ф500mm |
MAX工作负重: | 300kg |
主轴类型 | 高速伺服电主轴 JD150S-20-HA50/C |
中空通水电主轴 JD150SC-20-HA50/A |
主轴参数 | 20000rpm/HSK-A50 | |
刀库信息 | 链式刀库1(37把刀) 可选配链式刀库(63把刀) |
主轴类型 | 高速伺服电主轴 JD180S-15-HA63/A |
中空通水电主轴 JD180SC-15-HA63/A |
主轴参数 | 15000rpm/HSK-HSK-A63 | |
刀库信息 | 链式刀库2(37把刀) 可选配链式刀库(51把刀) |
设备亮点
设计充分考虑实际工况
转台A、C轴均采用双驱技术,负重可达300kg;
刀库前置,机床后部预留后侧门,方便布置自动上下料装置,实现自动化加工;
顶门可开启,方便使用天车进行重型工件上下料。
优异的复合加工能力

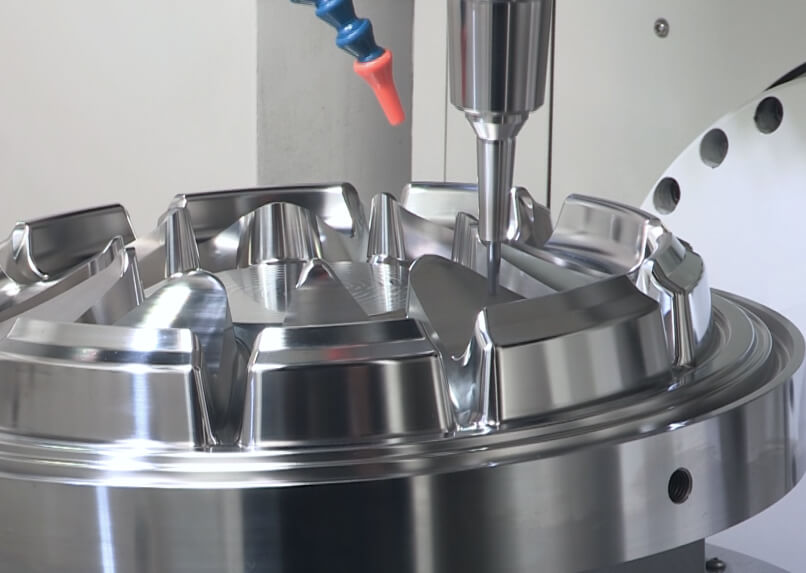

标配精雕高速精密电主轴,扭矩达21.5Nm,可进行钻孔、攻丝、磨削、抛光、高光铣等加工;
标配机内喷淋系统及机内螺杆式排屑器,配合机外刮板式排屑器,快速排出切屑;
可配63位大容量链式机械手刀库,满足多样化的加工需求;
可配精雕中空通水主轴,适用于深孔、深型腔加工。
稳定的加工品质
具有"0.1μm进给,1μm切削 ,nm级表面效果"的加工能力;
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件状态;
可配置微量油雾润滑系统,有效管控机床内温度,降低因温度波动对精度的影响。
