适用范围

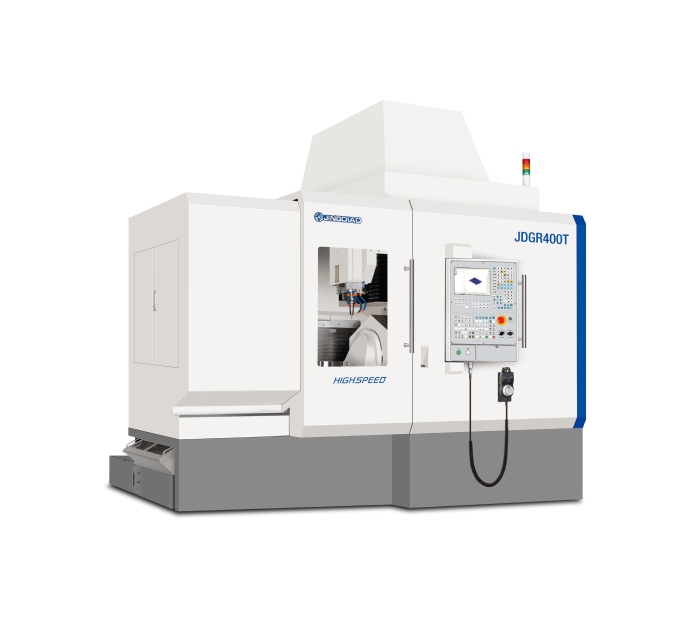

适用于复杂形态金属硬料(HRC>50)钻、铣、磨、研抛精密加工的精密型精雕五轴高速加工中心
标配扭矩达21.5Nm的精雕高速精密电主轴,满足大范围的用刀需求,可实现铣、磨、钻、镗、攻等复合加工。稳定实现2~10μm加工精度。
技术参数
X/Y/Z 行程: | 450/680/400mm |
A/C轴回转角度: | -120°~90°/360° |
工作台尺寸: | Ф400mm |
MAX工作负重: | 150kg |
主轴类型 | 高速精密电主轴 JD150S-20-HA50/A |
中空通水主轴 JD150SC-20-HA50 |
高速精密电主轴 JD130S-24-BT30 |
主轴参数 | 20,000rpm/HSK50-A | 20,000rpm/HSK50-A | 24,000rpm/BT30 |
刀库信息 | 链式刀库1(36把刀) |
设备亮点
微米级加工能力
稳定实现“0.1μm进给,1μm切削,nm级表面粗糙度”加工;
标配精雕高速精密电主轴,扭矩达21.5Nm,可满足精密模具加工时大范围的用刀需求。如,使用大直径面铣刀进行模具大面精加工;
可配精雕中空通水主轴,适用于深孔、深型腔加工。
满足批量生产的工况要求
标配精雕高速精密电主轴,可进行铣、磨、钻、镗、攻等复合加工;
使用精雕高速精密电主轴进行侧铣、摆线加工,保证加工效率;
可配转台液压夹具接口,配合自动液压夹具,完成工件的快速装夹,满足批量生产的高效加工需求;
可加装机内喷淋系统,配合机内螺杆式排屑器,快速排出机内切屑;
可配机外刮板式排屑器,将大量切屑收集至集屑小车,延长零件批量加工切屑清理周期。
稳定的加工品质
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件的状态。
