适用范围

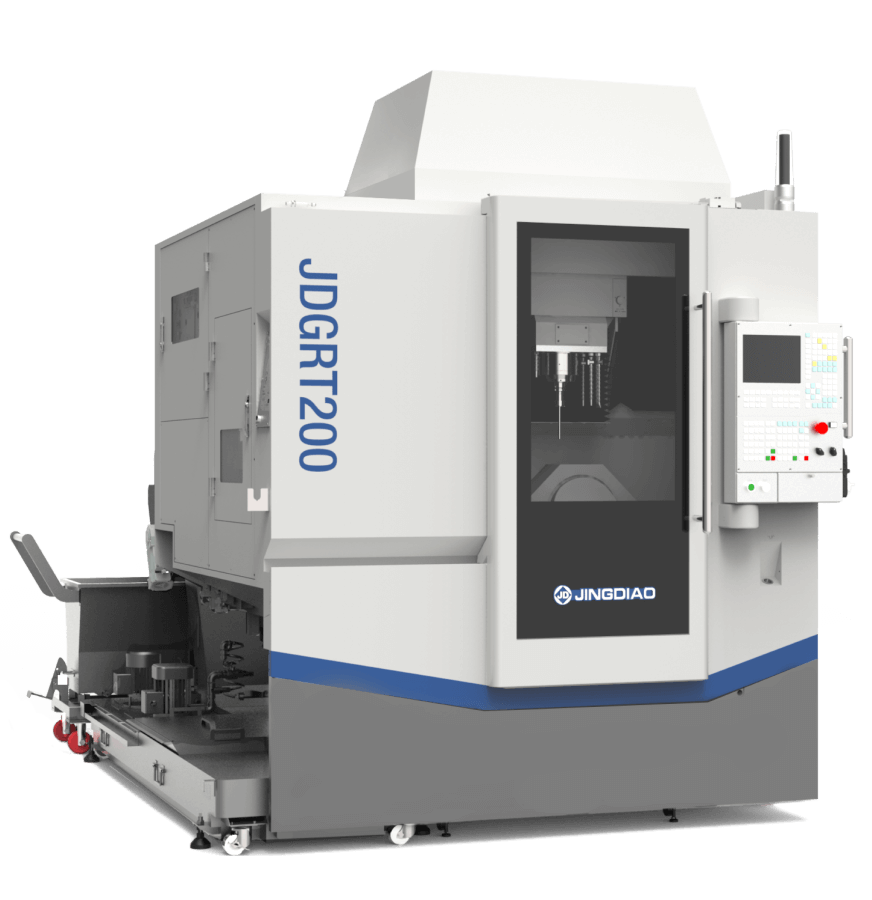

适用于各类五轴零件钻、铣、镗、铰、攻等多刀具复合高效加工的复合型精雕五轴高速加工中心
配置φ150高速精密电主轴与63位大容量链式刀库,满足多刀具复合高效加工需求。
技术参数
X/Y/Z 行程: | 500/280/300 mm |
B/C轴回转角度: | -120°~ +90°/360° |
工作台尺寸: | Ф260 mm |
MAX工作负重: | 50 kg |
主轴类型 | 高速精密电主轴 JD150S-20-HA50/C |
中空通水电主轴 JD150SC-20-HA50/A |
主轴参数 | 20,000 rpm/HSK-A50 | |
刀库信息 | 链式刀库(63把刀) |
设备亮点

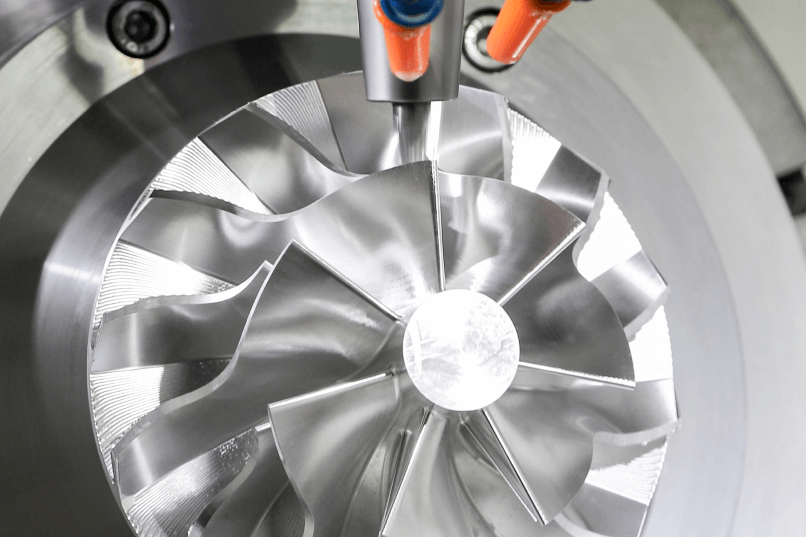

优异的复合加工能力
稳定实现“0.1μm进给,1μm切削,纳米级表面粗糙度”加工;
机床X、Y、Z轴快速移动速度可达48m/min,有效减少非加工用时,提高机床加工效率;
标配φ150S精雕高速精密电主轴,扭矩达21.5Nm,切削能力强,满足钻、铣、镗、铰、攻等复合加工需求;
可配中空通水电主轴,使用内冷刀具进行深孔深型腔加工;
标配63位大容量链式刀库,满足多刀具复合高效加工的要求。
稳定的加工品质
可配置精雕在机检测系统,量化精密加工中机床、刀具和工件的状态;

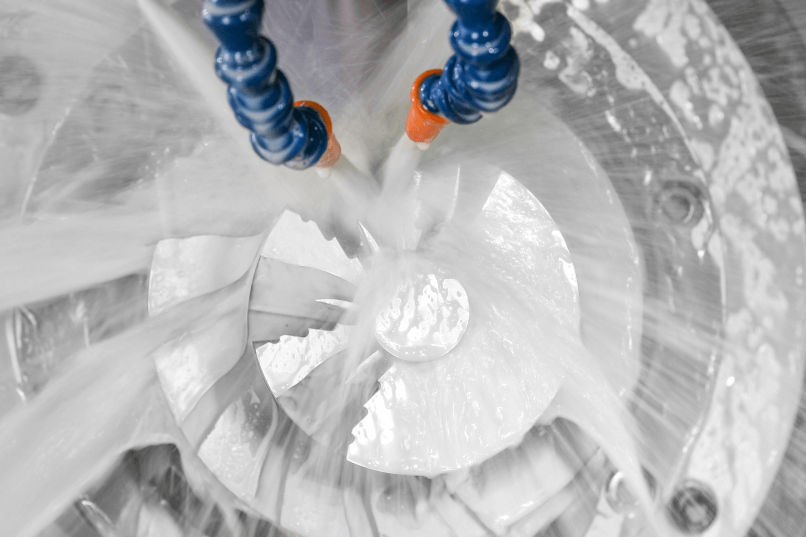

标配机内喷淋系统、机外刮板式排屑器,满足高去除率加工的排屑要求,保证加工过程连续性;
可升级为自动化单元,实现自动上下料,满足夜班的连续加工需求。
