适用范围

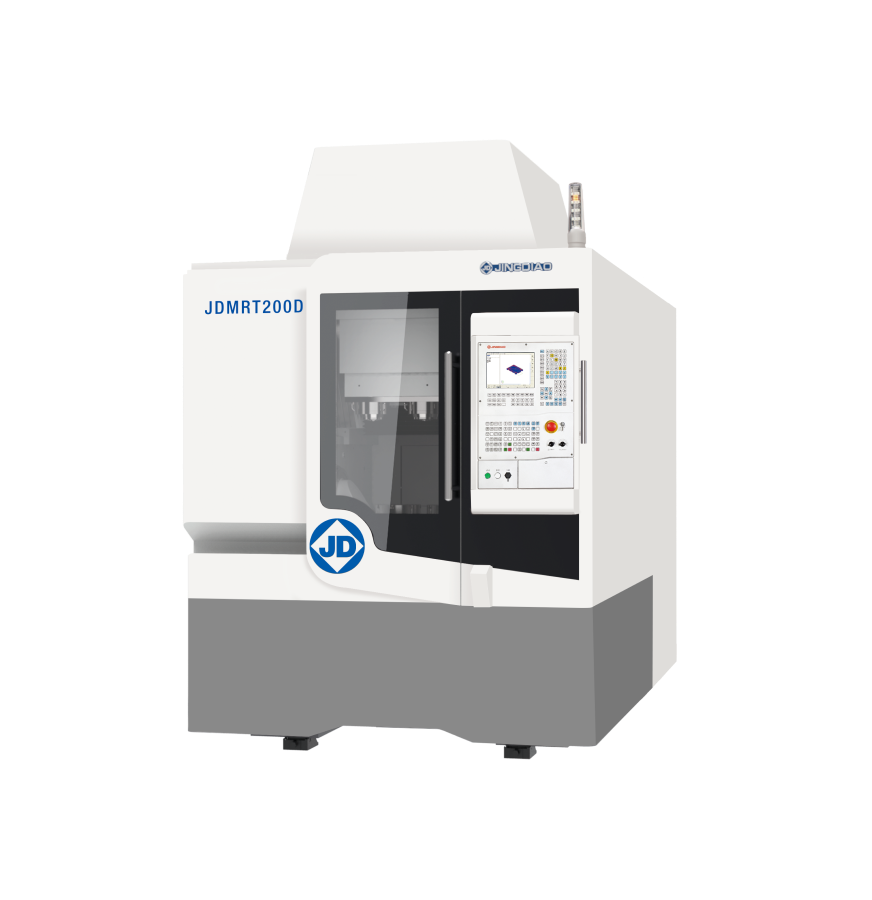

适用于复杂零件产品铣、镗、钻、攻、铰复合加工的复合型精雕五轴高速加工中心。
配置双主轴和摇篮式双C轴直驱转台,实现双工位高效加工。
技术参数
X/Y/Z 行程: | 300/400/310mm |
A/C轴回转角度: | -90°~+120°/360° |
工作台尺寸: | φ200 mm |
MAX工作负重: | 30kg |
主轴类型 | 高速精密电主轴 JD150S-20-HA50/C |
高速精密电主轴 JD150S-20-HA50/C |
主轴参数 | 20000rpm/HSK-A50 | |
刀库信息 | 链式刀库(12×2) |
设备亮点
高效的零件加工

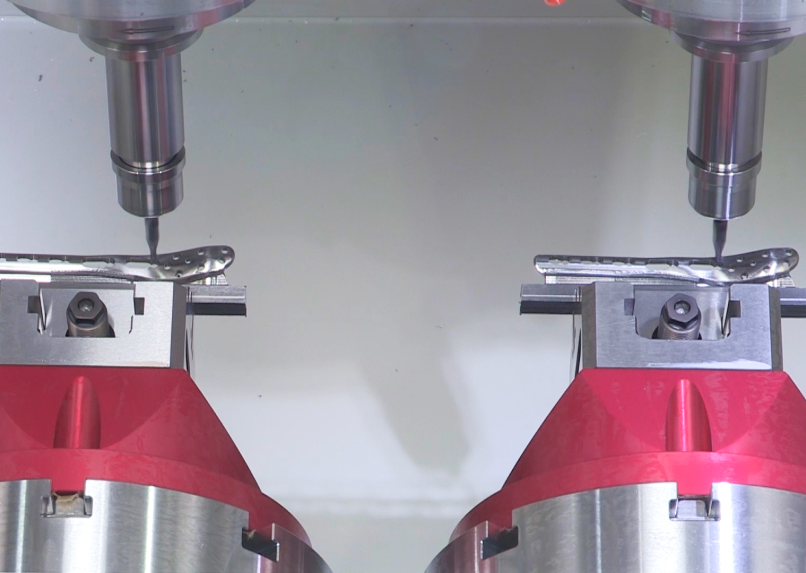

配置双主轴和双C轴转台,单个转台负重可达30 kg,实现重型工件双工位高效加工;
配置精雕高速精密电主轴,具有“低速高转矩,高速低振动”的特点,满足铣、镗、钻、攻、铰等多种复合加工需求;
机内漏斗式排屑结构采用大斜坡设计,搭配机内喷淋系统,可快速排出机内切屑。
稳定的精密加工能力
具有“0.1μm进给,1μm切削 ,nm级表面效果”的加工能力;
可配置精雕在机测量系统,量化精密加工中机床、刀具和工件的状态,有效保证批量生产连续性。
