适用范围

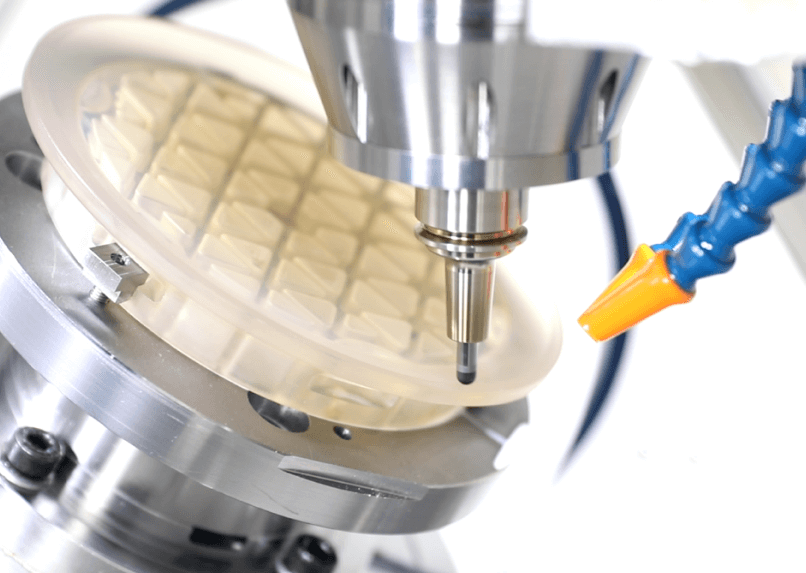

适用于玻璃、陶瓷、硅、石墨等硬脆材料零件加工的磨削型精雕五轴高速加工中心

配置磨削加工专用附件，稳定实现小于5 μm的加工精度。

技术参数

设备亮点

满足脆硬材料铣磨加工的硬件配置

可配置精雕精密加工专用电主轴，转速高，振动小，满足使用砂轮进行精准磨削；

配置单机磨削过滤系统，滤除切削液中的磨削颗粒，确保切削液的洁净，保障产品表面质量；

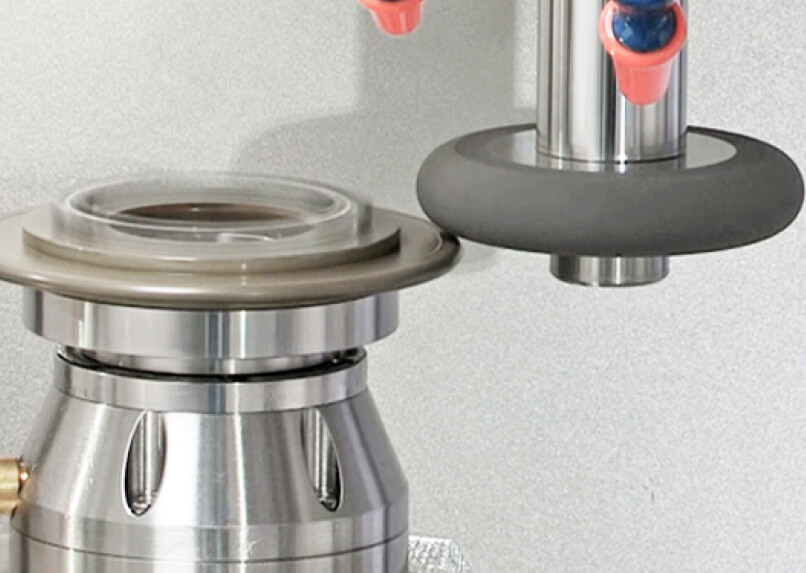

配置砂轮修整器，可在机修整砂轮轮廓；

配置砂轮直径测量装置，实现精准测量砂轮直径和砂轮对刀；

可配置油雾收集器，确保使用冷却液时，油雾被及时收集，减少机床内部温度的波动；

可配石墨集尘器，在加工石墨类材料时，快速收集粉尘，保证机内环境。

防护结构设计，有效隔离磨削粉尘

X、Y轴采用双层防护结构，有效消除加工粉尘对导轨等精密零件的损伤；

正压密封设计，进一步防止水气和加工粉尘进入机床缝隙；

刀库门采用特殊的结构设计，配置密封条，防止磨削粉末对刀库零件的损伤。

集成精雕特色技术，保障硬脆材料加工质量

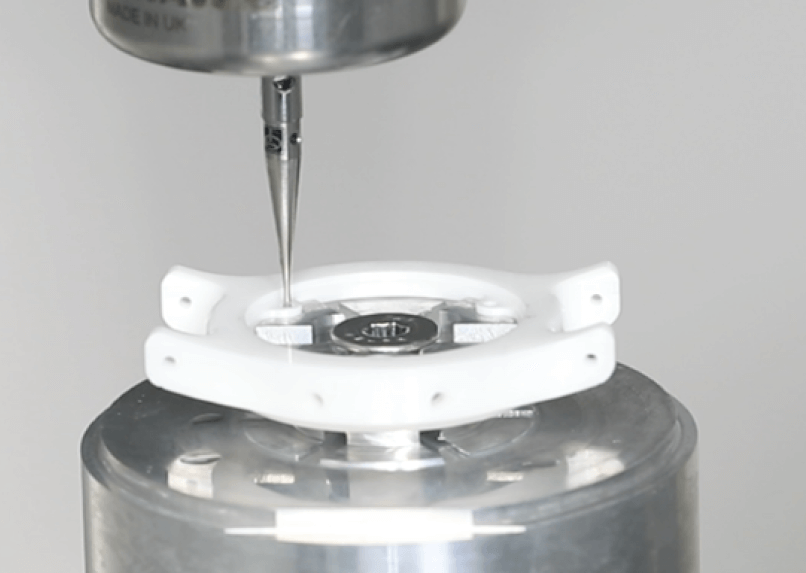

可配置精雕在机检测系统，量化精密加工中机床、刀具和工件状态；

配置精雕精密加工管理软件SurfMill，完成加工、检测、管控程序的规划，实现连续的五轴磨削加工；

精雕精密加工管理软件SurfMill基于虚拟仿真技术，开发安全、可靠的五轴磨削工艺；
