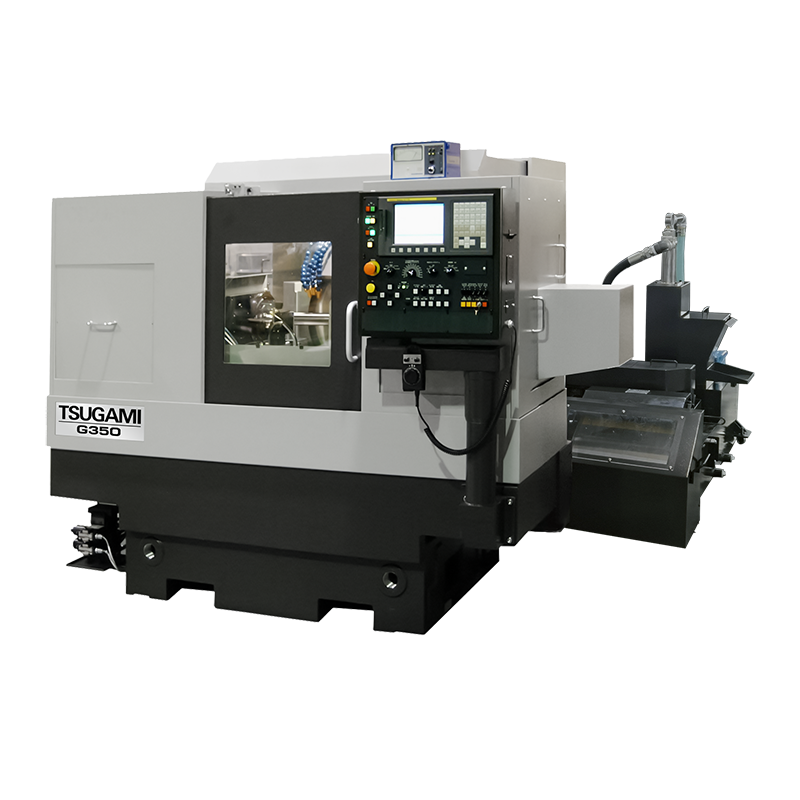

精密磨床
    •
G300 G350

特征

● 稳定的加工精度

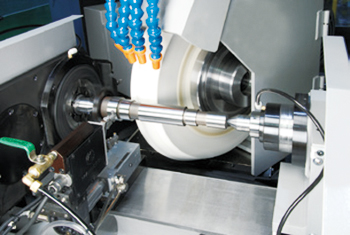

砂轮轴采用津上独有的高刚性动压轴承

导轨面采用平稳性强、精密度高的V-平导轨结构

● 高能效性

G300：砂轮直径φ510、砂轮轴电机标配7.5kW(选配11kW)

G350：砂轮直径φ610、砂轮轴电机标配11kW(选配15kW)

可进行高精度磨削及重负荷磨削

● 高功能性

标配固定主轴台

标配液压式尾座台

● 高生产性

配备整机式防护罩，改善作业环境

标配充实，并继承以往机型的丰富选配，

可应对多品种工件的加工


技术参数

机床参数 G300S-300
G300A-300		 G300S-500
G300A-500
中心距 300mm 500mm
回转（直径） 300mm
砂轮外径×MAX宽度 S: 405×75mm, A: 510×100mm（选配 Max.130mm）
砂轮线速度 2,700m/min
快移速度（X/Z） X轴 16m/min　Z轴 20m/min
主轴台标准类型 固定
主轴台顶尖规格 MT.No4
尾座轴行程 50mm（ 液压）
尾座台顶尖规格 MT.No4
砂轮轴电机 7.5kW（选配11kW）
主轴电机 1.6kW
砂轮轴润滑油箱 15L
液压油箱 20L
冷却液箱 360L
长× 宽× 高 2,460×3,300×1,800mm 2,825×3,300×1,800mm
机器重量 4,700kg 5,000kg




机床参数 G350S-300
G350A-300		 G350S-500
G350A-500
中心距 300mm 500mm
回转（直径） 350mm
砂轮外径×MAX宽度 S,A: 610×125mm（选配 Max.150mm ）
砂轮线速度 2,700m/min
快移速度（X/Z） X轴 16m/min　Z轴 20m/min
主轴台标准类型 固定
主轴台顶尖规格 MT.No4
尾座轴行程 50mm（ 液压）
尾座台顶尖规格 MT.No4
砂轮轴电机 11kW ( 选配：15kW )
主轴电机 3kW
砂轮轴润滑油箱 15L
液压油箱 20L
冷却液箱 360L
长× 宽× 高 2,460×3,300×1,800mm 2,825×3,300×1,800mm
机器重量 4,900kg 5,200kg




机床参数 G350S-750
G350A-750		 G350S-1000
G350A-1000
中心距 750mm 1,000mm
回转（直径） 350mm
砂轮外径×MAX宽度 S,A: 610×125mm（选配 Max.150mm ）
砂轮线速度 2,700m/min
快移速度（X/Z） X轴 16m/min　Z轴 20m/min
主轴台标准类型 固定
主轴台顶尖规格 MT.No4
尾座轴行程 50mm（ 液压）
尾座台顶尖规格 MT.No4
砂轮轴电机 11kW(选配：15kW )
主轴电机 3kW
砂轮轴润滑油箱 15L
液压油箱 20L
冷却液箱 360L
长× 宽× 高 3,330×3,300×1,800mm 4,056×3,300×1,800mm
机器重量 5,500kg 6,600kg
