磨齿机

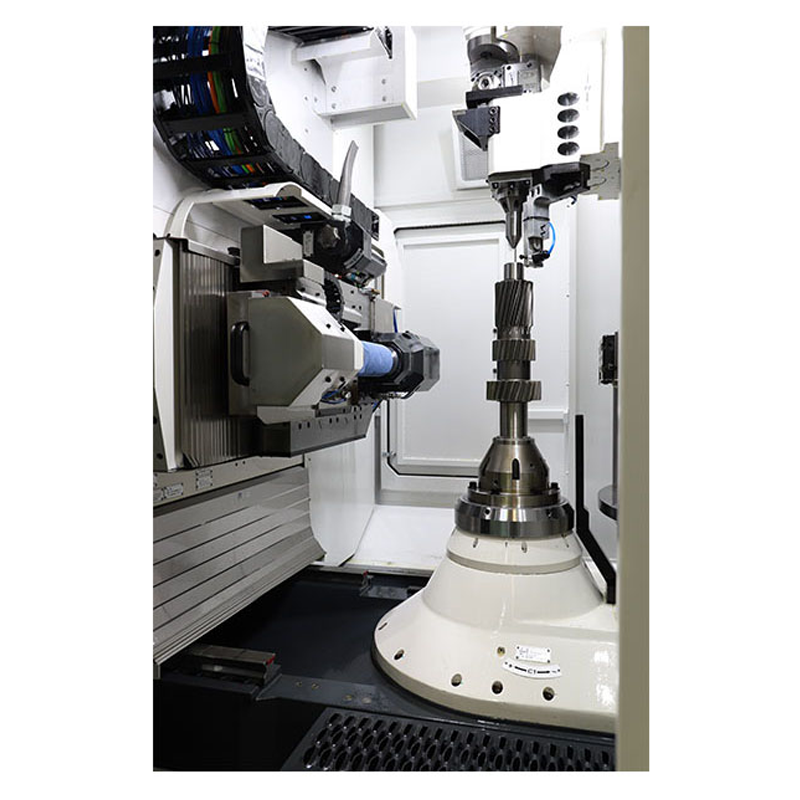

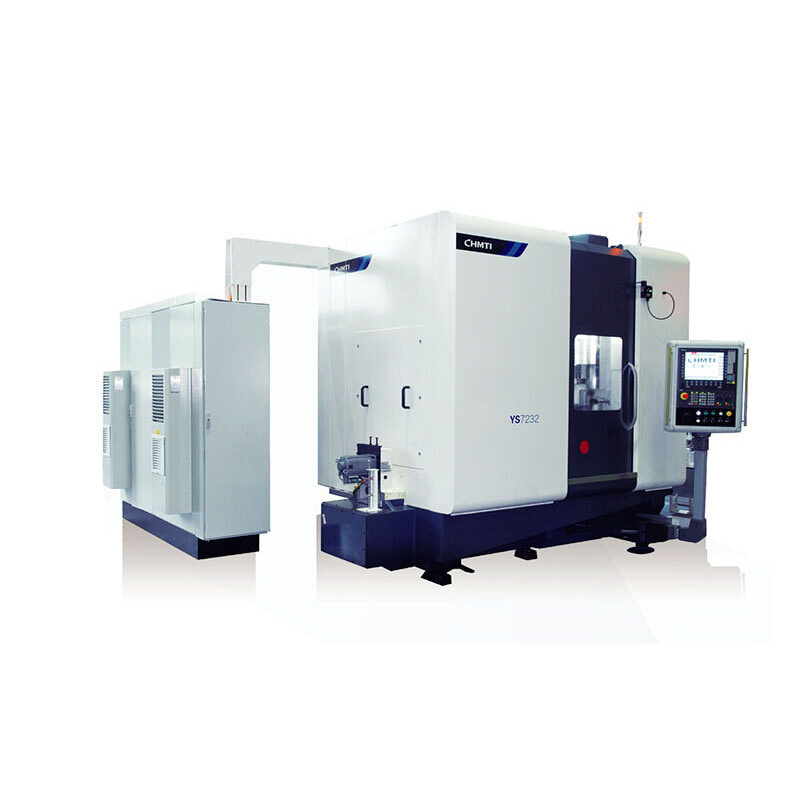

YS7232/YS7232G 高精密数控蜗杆砂轮磨齿机

适用范围

机床主要应用于新能源汽车、航空航天、乘用车、商用车、精密减速机等行业的齿轮精密磨削加工,批量加工精度可达GB/T10095.1-2008标准的4-5级。


机床主要性能、特点:

● 机床为十一轴五联动数控磨齿机。YS7232G系列磨齿机是重庆机床和英国PTG(HOLROYD)公司严格按照欧洲精密机床的开发流程研制的全数控高精密高性能磨齿机。

● 机床各直线轴丝杠副采用欧洲原装进口带预加负荷的高精密丝杆。

● 砂轮主轴采用德国原装进口大功率整体式电主轴,主轴轴承采用欧洲进口的成组配对的陶瓷球轴承,各个直线轴采用欧洲进口高刚性滚动直线导轨。

● 机床采用西门子840Dsl系统,通过系统的多通道控制平台,柔性控制十一个数控轴,实现工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配和自动磨削的整个加工过程的全自动控制。

● 机床软件功能完善,处于国内地位,可以实现齿向任意修形、齿面扭曲补偿、点修整(任意齿形修整)、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等各种复杂修形功能。


机床主要技术、规格参数:

主要技术规格 参数规格
YS7232 YS7232G
最大工件直径 mm 320 320
最大工件模数 mm 6 8
砂轮主轴最高转速 r/min 9000 7800
工件主轴最高转速 r/min 1500 1000
砂轮中心至工作台回转中心距离 mm 50~450 50~450
砂轮安装尺寸 mm Φ300×Φ115×160(最大) Φ300×Φ115×160(最大)
滚轮最大安装尺寸 mm Φ140×Φ52×40 Φ140×Φ52×40
电主轴功率 kW 38 38
