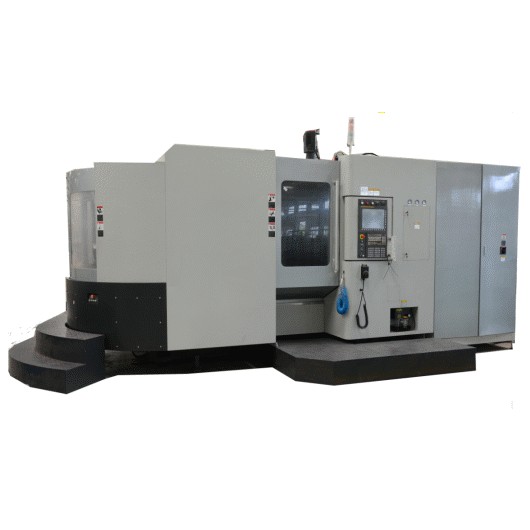

精密卧式加工中心
    •
TH(M)6380

适用范围

广泛应用于汽车、工程机械、铁路、泵体阀门、机床、纺织机械等行业。



机床主要特点：

机床床身、立柱、滑座均采用高质量的铸铁，立柱采用整体框式结构,具有较好的热对称性和结构稳定性。

机床X、Y防护采用整体式插页防护罩，为机床快速移动提供了保证。机床整机防护采用双层防喷溅全封闭式结构，使机床更显美观，使环境更清洁，操作更安全。

采用高精度直线滚柱导轨，使机床可以实现快速移动和准确定位，并在低速运行下无爬行。

直线滚柱导轨的安装面采用了精密加工技术，保证机床具有较高和稳定持久的几何精度。



主要技术参数：

项 目 THM6380 TH6380
托板
托盘工作台尺寸（长×宽） 800×800 800×800
端齿盘分度回转工作台分度数 1°×360 1°×360
最大工件回转直径 Ф1250 Ф1250
托板交换数目 2 2
主要行程规格
X轴移动行程（立柱） 1300 1300
Y轴移动行程（主轴箱） 1000 1000
Z轴移动行程（工作台） 1100 1100
主轴
主轴转速 20～5000（选配8000） 20～5000（选配8000）
速度选择 全范围可编程 全范围可编程
刀具库
刀位数 40（可选60、80、120、160） 40（可选60、80、120、160）
选刀方式 随机、双向 随机、双向
控制轴的驱动
进给速度范围 0～20 0～20
快进移动速度 40 40
机床定位精度(GB/T20957.1-2007)
定位精度（X.Y.Z） 0.008 0.015
重复定位精度（X.Y.Z） 0.004 0.008
B轴分度定位精度 8 10
B轴分度重复定位精度 4 7
