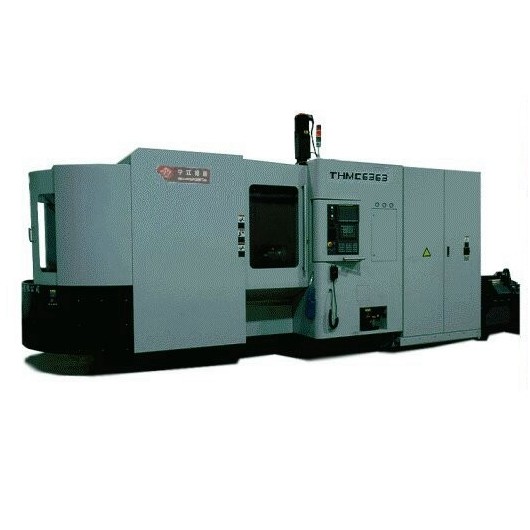

精密卧式加工中心
    •
TH(M)C6363

适用范围

广泛应用于汽车、工程机械、铁路、泵体阀门、机床、纺织机械等行业。



机床主要特点：

机床床身、立柱、滑座均采用高质量的铸铁，立柱采用整体框式结构,具有较好的热对称性和结构稳定性。

采用高精度直线滚柱导轨，使机床可以实现快速移动和准确定位，并在低速运行下无爬行。

直线滚柱导轨的安装面采用了精密加工技术，保证机床具有较高和稳定持久的几何精度。



主要技术参数：

项 目 THMC6363 THC6363
托板
托盘工作台尺寸（长×宽） 630×630 630×630
 端齿盘分度回转工作台分度数 1°×360(可选0.001°) 1°×360(可选0.001°)
最大工件回转直径 Ф950 Ф950
托板交换数目 2（可选单工作台） 2（可选单工作台）
主要行程规格
X轴移动行程（立柱） 1000 1000
Y轴移动行程（主轴箱） 900 900
Z轴移动行程（工作台） 900 900
主轴
主轴转速 20～6000 20～6000
速度选择 全范围可编程 全范围可编程
刀具库
刀位数 40（可选32、60、120） 40（可选32、60、120）
选刀方式 随机、双向 随机、双向
控制轴的驱动
进给速度范围 0～20 0～20
快进移动速度 45 45
机床定位精度(GB/T20957.1-2007)
定位精度（X.Y.Z） 0.008 0.015
重复定位精度（X.Y.Z） 0.004 0.008
B轴分度定位精度 6 8
B轴分度重复定位精度 3 4
