适用范围
广泛应用于汽车、工程机械、铁路、泵体阀门、机床、纺织机械等行业。

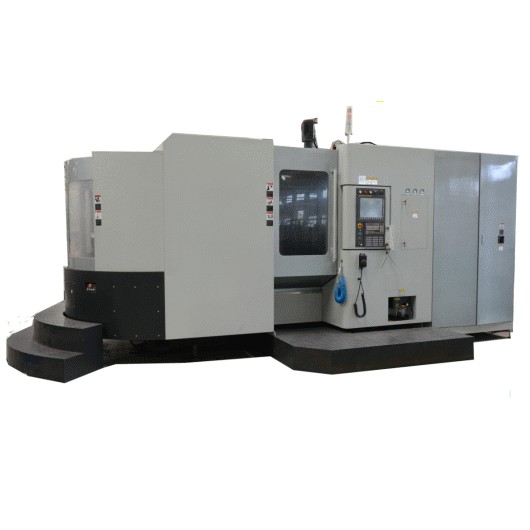

机床主要特点:
机床床身、立柱、滑座均采用高质量的铸铁,立柱采用整体框式结构,具有较好的热对称性和结构稳定性,床身采用椅背式结构,高刚性的床身能实现机床的三点支撑。
机床Z、Y轴采用双丝杆驱动结构,增加了轴向推力,提高了动态响应速度。
采用高精度直线滚柱导轨,使机床可以实现快速移动和准确定位,并在低速运行下无爬行。
直线滚柱导轨的安装面采用了精密加工技术,保证机床具有较高和稳定持久的几何精度。
主要技术参数:
项 目 | THM63100 | TH63100 |
托板 | ||
托盘工作台尺寸(长×宽) | 1000×1000 | 1000×1000 |
端齿盘分度回转工作台分度数 | 1°×360 | 1°×360 |
最大工件回转直径 | Ф1900 | Ф1900 |
托板交换数目 | 2 | 2 |
主要行程规格 | ||
X轴移动行程(立柱) | 1700 | 1700 |
Y轴移动行程(主轴箱) | 1350 | 1350 |
Z轴移动行程(工作台) | 1400 | 1400 |
主轴 | ||
主轴转速 | 20~5000(选配8000) | 20~5000(选配8000) |
速度选择 | 全范围可编程 | 全范围可编程 |
刀具库 | ||
刀位数 | 40(可选60、80、120、160) | 40(可选60、80、120、160) |
选刀方式 | 固定刀位、双向选刀 | 固定刀位、双向选刀 |
控制轴的驱动 | ||
进给速度范围 | 0~20 | 0~20 |
快进移动速度 | 40 | 40 |
机床定位精度(GB/T20957.1-2007) | ||
定位精度(X.Y.Z) | 0.008 | 0.015 |
重复定位精度(X.Y.Z) | 0.004 | 0.008 |
B轴分度定位精度 | 8 | 10 |
B轴分度重复定位精度 | 4 | 7 |
