适用范围

应用于叶片、叶轮、模具工业等各种类型的机械加工行业中的复杂曲面零件加工，适用于中、小型箱体零件和空间曲面加工。

设计特点：

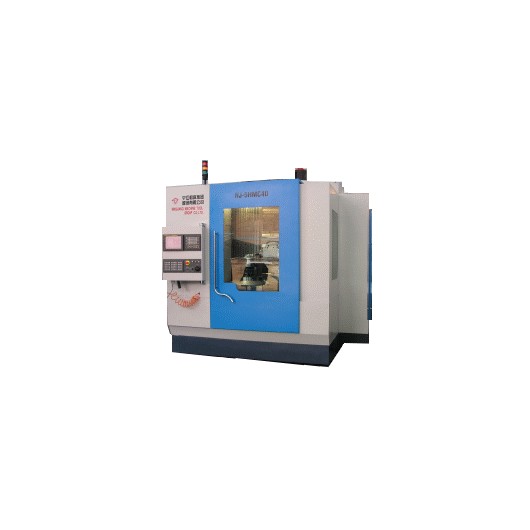

NJ-5HMC40 五轴加工中心采用模化结构设计，可适应各种加工工件形状、范围的变化以实现不同用户的需求。

机床具备高刚性和高精度，可实现从简单零件到复杂型面要求的粗、精加工。模块化结构设计的多种形式工作台可实现和完成各种特殊的加工需求，并具有机床占地面积小的优点，使得用户的投资更经济。

主要结构：

机床床身、立柱、拖板、主轴箱、工作台等均采用密烘铸铁并进行合理的加强筋结构，提高了机床的静态和动态刚性。机床倾斜床身、固定框式立柱结构，实现机床的高稳定性和高刚性；而刚性较高、质量较轻的框式结构拖板和主轴箱，确保了机床 60m/min的快移速度和1g的加速度。机床的回转工作台（C 轴）安装在床身的倾斜面上，各运动轴均安装在立柱上。而全封闭的防护罩将加工区和坐标的运动区完全分开，有利于冷却液和切屑的排除，减少因切屑液温度变化引起床身的热变形；同时各运动轴的导轨、驱动装置及电机、检测系统、行程开关、电缆等均设置在加工区之外，这样既提高了机床的可靠性，又便于机床的维修。

主要技术参数：
